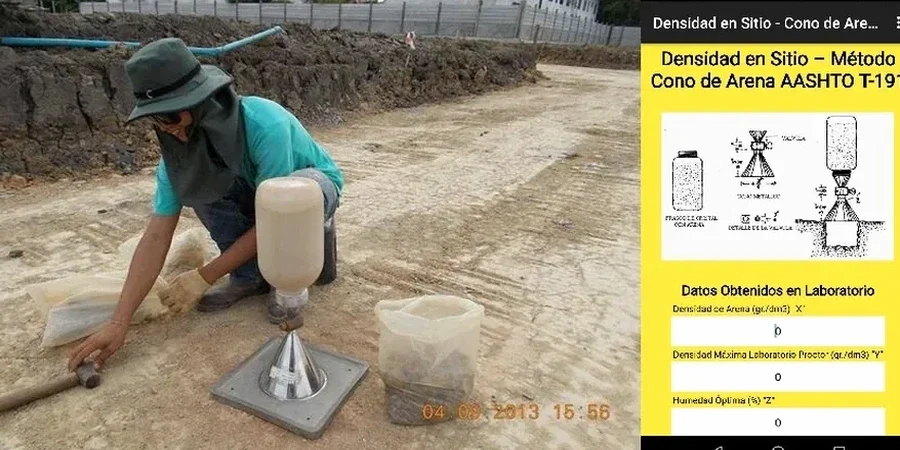

El equipo de cono de arena llega a la obra con su frasco metálico y la placa base perforada. En Chiguayante, donde las terrazas fluviales del Biobío alternan gravas y arenas limosas, la densidad en terreno se mide con este método clásico. El operario excava un agujero cilíndrico, extrae el material cuidadosamente y lo pesa. Luego vierte arena calibrada desde el cono para calcular el volumen exacto. El resultado entrega la densidad seca in situ, que se compara contra el Proctor del laboratorio. Para terrenos con mucha heterogeneidad, como los sectores cercanos a la desembocadura, se complementa con un ensayo SPT que aporta resistencia a la penetración.
Un grado de compactación bajo 93% en Chiguayante duplica el riesgo de asentamiento diferencial en pavimentos y losas de fundación directa.
Alcance del trabajo
Notas del área
Un edificio de departamentos en calle Manuel Rodríguez, sobre relleno de 4 m de profundidad, presentó grietas en el primer año. La densidad de campo no se controló con la frecuencia necesaria. En Chiguayante, los rellenos mal compactados sobre suelos blandos del valle generan asentamientos diferenciales que comprometen losas y pavimentos. Por eso insistimos en un plan de control con cono de arena cada 250 m³ de relleno. Si la capa tiene más de 30 cm, se ensaya en dos niveles. El riesgo no es solo estructural: las filtraciones posteriores aceleran la erosión interna del terraplén.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
WhatsApp directo: +56 9 7709 2993La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa utilizada
NCh 165 – Método cono de arena, NCh1508.Of2008 – Control de compactación en suelos, NCh3171.Of2010 – Muestreo de suelos para ensayos in situ
Servicios vinculados
Ensayo Proctor en laboratorio
Determinamos la densidad seca máxima y humedad óptima de cada material de préstamo, según NCh 1534 o D1557, para definir los patrones de comparación.
Control de humedad por horno
Secado de muestras a 110°C ±5°C durante 24 horas, con registro de humedad natural y corrección por sobretamaño mayor a 19 mm.
Informe técnico de compactación
Documento con ubicación de puntos, resultados individuales, gráfico de grado de compactación por capa y recomendaciones para ajuste de humedad en obra.
Parámetros típicos
Preguntas comunes
¿Cuántos ensayos de cono de arena se necesitan en un relleno típico de Chiguayante?
Recomendamos un mínimo de 3 puntos por cada 250 m³ de material compactado, distribuidos en distintas profundidades y sectores del terraplén.
¿Qué diferencias hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método directo y gravimétrico, sin radiación, ideal para suelos granulares. El densímetro nuclear es más rápido pero requiere licencia y calibración constante. Ambos son complementarios.
¿El ensayo funciona en suelos con grava o bolones?
No es recomendable si más del 30% del material retiene en el tamiz de 19 mm. En esos casos se usa el método del reemplazo con agua o la placa de carga para evaluar capacidad de soporte.
¿Cuánto demora obtener los resultados de una densidad de campo?
El ensayo en terreno toma entre 15 y 25 minutos por punto. El secado al horno para humedad agrega 12 a 24 horas. El informe completo se entrega en 2 días hábiles.
¿Qué certificación tiene el laboratorio que realiza el ensayo en Chiguayante?
Operamos bajo acreditación ISO 17025 para métodos de compactación y densidad in situ, con equipos calibrados anualmente y técnicos con experiencia en obras del Gran Concepción.
