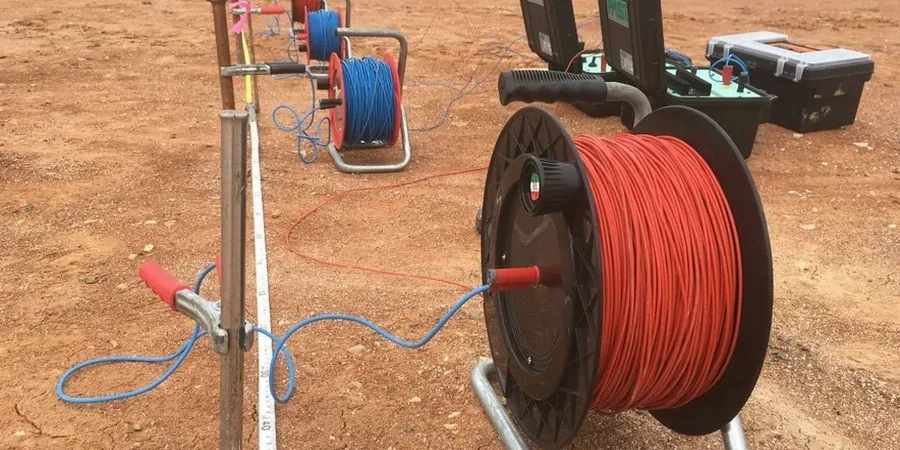

La humedad costera de la cuenca del Biobío genera un contraste marcado entre los depósitos aluviales del río y las laderas graníticas de la cordillera de la Costa. En Chiguayante, las variaciones laterales de resistividad pueden superar los 200 Ω·m en 50 metros horizontales, lo que obliga a perfiles continuos con SEV en lugar de puntos aislados. Por eso, en cada campaña medimos la resistividad aparente con arreglos Schlumberger de hasta 400 m de AB, correlacionando los cortes geoeléctricos con la litología real mediante calicatas previas. Para sectores de alta densidad urbana, donde el ruido eléctrico de líneas de distribución distorsiona las lecturas, complementamos el levantamiento con un georradar GPR que identifica interferencias metálicas enterradas antes de desplegar los electrodos.
Un contraste de resistividad de 150 Ω·m en 30 m horizontales puede indicar una falla activa o un cambio abrupto de litología que afecta la cimentación.
Alcance del trabajo
Notas del área
Un error frecuente en Chiguayante es interpretar una capa de baja resistividad (10-20 Ω·m) como arcilla saturada, cuando en realidad corresponde a limos orgánicos con alta salinidad por infiltración de aguas grises en sectores sin alcantarillado. Esto lleva a diseñar drenajes sobredimensionados o a descartar terrenos aptos para cimentación superficial. Sin un SEV calibrado con calicatas y ensayos de laboratorio, la ambigüedad entre arcilla y limo orgánico solo se resuelve con perforaciones costosas. Además, en zonas de relleno antrópico cercanas a la línea férrea, los escombros metálicos generan anomalías que pueden confundirse con cuerpos de agua si no se filtran con procesamiento inverso de datos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
WhatsApp directo: +56 9 7709 2993La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Mira cómo funciona
Normativa utilizada
NCh 165 (Método de campo para resistividad eléctrica), NCh433.Of2012 (Diseño sísmico de edificios, clasificación de suelos), IEEE Std 81-2012 (Medición de resistividad en sistemas de puesta a tierra), NCh1508 (Geotecnia – Estudios geotécnicos)
Servicios vinculados
Perfil geoeléctrico 2D con SEV múltiples
Despliegue de 10 a 20 SEV en líneas de hasta 800 m para mapear la continuidad lateral de acuíferos y contactos litológicos. Ideal para estudios de fundaciones en conjuntos habitacionales o trazados viales.
Sondeo vertical (SEV) para cimentación unifamiliar
Un solo SEV con AB máximo de 200 m para determinar el espesor de suelo blando sobre roca o grava en lotes de 200-500 m². Incluye procesamiento con software Res2DInv y correlación con calicata.
Tomografía de resistividad 3D en terrenos complejos
Malla de electrodos de 48 a 96 posiciones para detectar cavidades, vetas de agua o heterogeneidades en rellenos. Aplicado en terrenos con historial de relleno sanitario o antiguos canales del Biobío.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta un SEV en Chiguayante?
El rango referencial para un sondeo vertical con AB de 200 m, procesamiento y correlación litológica es de $317.000 a $425.000. Incluye informe con cortes geoeléctricos interpretados y archivos digitales para softwares geotécnicos.
¿Qué profundidad alcanza un SEV con separación AB de 400 m?
Con AB = 400 m se investigan hasta 80 m de profundidad, suficiente para atravesar los depósitos aluviales del Biobío (30-50 m) y alcanzar la roca metamórfica del basamento costero.
¿El ruido eléctrico urbano afecta las mediciones en Chiguayante?
Sí. Las líneas de media tensión y las redes de distribución generan ruido de hasta 50 mV. Nuestros resistivímetros usan apilamiento de 64 a 256 ciclos y filtro notch a 50 Hz para obtener lecturas estables en sectores como el centro de Chiguayante o cerca de la Ruta 160.
¿Cuándo es mejor usar tomografía 3D en vez de SEV lineal?
La tomografía 3D se recomienda cuando hay sospecha de cavidades, rellenos heterogéneos o variaciones laterales abruptas (como antiguos canales del Biobío). En terrenos planos y homogéneos, el SEV lineal con dos o tres puntos es suficiente y más económico.
